一、产品概述

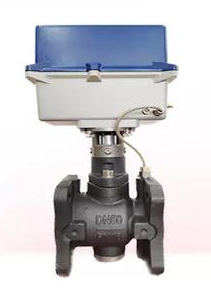

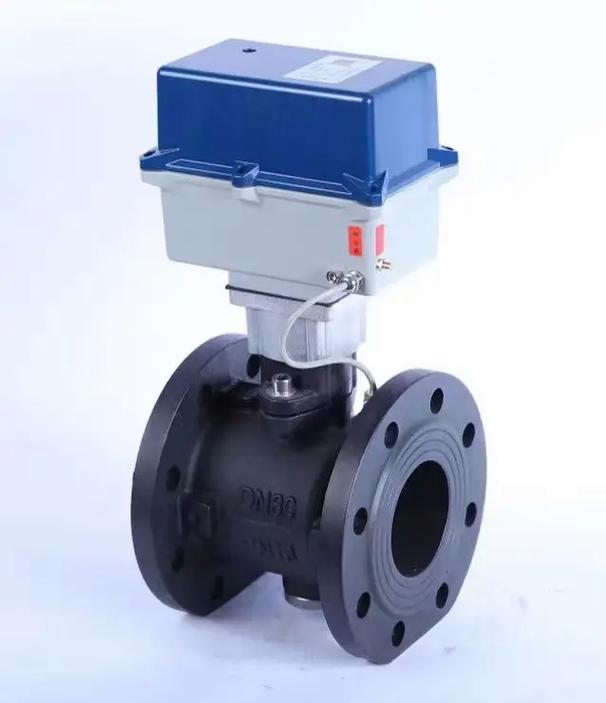

智能电动球阀是以电动执行器为驱动核心，集成精准阀位采集、故障自检、数据上传、远程控制功能的工业流体控制设备，广泛应用于给排水、暖通、化工、水利、智慧园区等场景。相较于传统普通电动球阀，核心升级为物联网远程通讯能力，可摆脱现场人工操作，实现云端/手机端远程开关阀、开度调节、状态监测、故障报警、数据溯源。

本文件重点阐述智能电动球阀各类联网通讯方式（核心主推4G全网通）的原理、适用场景、优劣对比，同时规范设备出厂配置、现场联网调试、日常运维管理、故障排查全流程标准，为生产、调试、项目落地、售后运维提供统一技术依据。

二、智能球阀主流联网通讯方式分类

目前行业内智能电动球阀通用联网方式分为五大类：4G全网通（主推主流）、NB-IoT窄带物联网、LoRa无线专网、WiFi局域网、RS485有线总线。所有通讯方式均可实现：阀位开度上传、设备在线状态监测、远程开关/调节控制、过流/过载/超时故障报警、运行数据周期上传。

2.1 4G全网通联网方案（项目主推、通用首选）

2.1.1 工作原理

智能球阀内置工业级4G通讯模块，插入物联网专用SIM卡，自动接入运营商4G公网，通过TCP/IP、MQTT标准物联网协议，与云端服务器、管理平台、手机APP建立双向数据通道，无需网关、无需布线，设备独立联网、独立上云，是目前户外、分散点位、无局域网场景的最优方案。

2.1.2 核心优势

• 无地域限制：只要有手机4G信号即可联网，彻底摆脱网线、局域网约束，适配野外管网、市政管道、分布式站点；

• 实时性强：指令延迟低、控制响应快，远程开关、开度调节实时同步，满足工业控制实时性要求；

• 独立组网：单阀单点独立通讯，单台设备故障不影响整个系统，组网简单、扩容灵活；

• 兼容性广：支持全网通移动/联通/电信，适配各类云端平台、组态系统、手机终端。

2.1.3 适用场景

市政给排水管网、户外暖通管网、园区分散点位、野外水利阀门、无局域网覆盖的新建改造项目、需要快速落地免布线工程。

2.1.4 短板

需缴纳物联网卡年费/流量费；地下室、深山弱信号区域需搭配信号增强设备。

2.2 NB-IoT窄带物联网联网

2.2.1 原理

依托运营商窄带物联网基站，低功耗、小数据量传输，设备长期待机，周期性上传状态数据，仅支持低速数据交互。

2.2.2 优劣特点

优势：功耗极低、待机时间长、资费低廉、覆盖穿透力强，适合深埋管道、地下室点位；短板：传输速率慢、延迟高，不适合高频次远程调节、实时控制，仅适合状态监测、低频开关控制。

2.2.3 适用场景

长期静置、无需频繁操作的管网监测阀门、预埋管道监测点位。

2.3 LoRa无线专网联网

2.3.1 原理

自建无线专网，阀门端LoRa模块与现场LoRa网关点对点、点对多点通讯，数据汇总至网关后统一上传云端，无需依托运营商公网。

2.3.2 优劣特点

优势：无流量费用、传输稳定、抗干扰强、保密性高；短板：需要现场部署网关、组网半径受限，仅适合小范围集中点位。

2.3.3 适用场景

工厂内部、集中泵房、园区封闭式集中阀门点位、私有化专网项目。

2.4 WiFi局域网联网

设备连接现场2.4G局域网WiFi，接入内网后对接云端平台，组网成本低、速度快、免流量费。仅适合室内、机房、厂区有稳定WiFi覆盖场景，户外、潮湿、远距离场景不适用，稳定性受路由器信号影响大。

2.5 RS485有线总线联网

传统工业有线通讯方式，多台阀门通过485总线手拉手组网，接入工控机、网关、PLC，稳定性极强、无延迟、无信号干扰。短板为需要现场布线，施工成本高、灵活性差，仅适合固定室内工控项目。

三、各类联网方式综合对比选型表

通讯方式	实时性	布线需求	组网成本	适用场景	推荐等级
4G全网通	高（实时控制）	免布线	中（年费流量）	户外、分散、所有通用场景	⭐⭐⭐⭐⭐（主推）
NB-IoT	低（延迟高）	免布线	低	低频监测、深埋管道	⭐⭐⭐
LoRa专网	中高	需部署网关	中高	厂区集中点位、专网项目	⭐⭐⭐⭐
WiFi	高	需局域网	低	室内机房、固定点位	⭐⭐⭐
RS485有线	极高	全程布线	高（施工）	工控机房、固定自控系统	⭐⭐⭐

四、4G联网智能球阀完整调试流程（标准落地流程）

本章节为核心重点，规范4G版本智能球阀从通电、联网、配参、上云、控制、校验的全套标准化调试步骤，适配所有工程落地场景。

4.1 前期准备

• 设备：4G智能电动球阀、匹配物联网SIM卡（开通4G数据流量、无停机欠费）；

• 工具：220V供电电源、手机调试APP/电脑上位机、设备SN码、云端平台账号；

• 环境：确保现场4G信号正常，无信号屏蔽、无强电磁干扰。

4.2 硬件安装与SIM卡部署

1. 断开设备电源，打开通讯模块仓盖，正确插入物联网SIM卡，确认卡位锁紧、无松动；

2. 闭合仓盖，做好防水防尘处理，严格遵循户外设备防护标准；

3. 接入额定工作电源，确认设备通电正常，指示灯亮起。

4.3 自动联网注册流程

1. 设备通电后，4G模块自动搜索运营商网络，完成基站注册、网络附着；

2. 模块自动发起TCP/MQTT心跳连接，主动对接预设云端服务器IP、端口；

3. 联网成功判定：设备联网常亮绿灯，平台/APP显示设备“在线”，无离线告警。

注：首次联网30秒内自动完成，无需人工复杂配网，区别于WiFi繁琐配网流程。

4.4 平台设备绑定与参数配置

1. 登录云端管理平台或手机APP，通过设备唯一SN码/设备编号新增设备、完成账号绑定；

2. 配置核心运行参数：数据上传周期（默认30s/60s可调）、心跳包间隔、故障报警阈值、远程控制权限；

3. 批量项目可批量导入设备台账，实现一键批量绑定、统一管理。

4.5 功能全项调试校验（必做步骤）

1. 状态上传校验：手动现场开关阀、调节开度，核对平台实时显示开度、设备状态与现场一致，无数据延迟、无数据漂移；

2. 远程控制校验：平台/APP下发全开、全关、任意开度调节指令，验证设备动作精准、启停平稳、指令响应延迟≤3秒；

3. 故障功能校验：模拟过载、超时、断电故障，验证设备本地保护停机，平台同步弹出故障告警、记录故障日志；

4. 断网重连校验：断开信号/断电重启，设备自动重连平台，自动恢复数据上传与控制功能，无需人工干预。

4.6 调试收尾标准

设备在线稳定、数据上传准确、远程控制灵敏、故障告警正常、自动重连有效，无卡顿、无离线、无数据错位，即为调试合格，可交付运维。

五、智能球阀日常运维管理体系

5.1 日常在线管理

平台实时监测所有阀门在线状态、运行时长、开度数据、网络信号强度，自动生成设备运行报表、操作日志、故障记录，实现设备全生命周期数字化管理，替代人工现场巡检。

5.2 远程参数管理

支持远程修改开关速度、调节精度、上传周期、报警阈值等参数，无需现场拆机调试；支持远程设备重启、程序复位，大幅降低运维成本。

5.3 故障预警与运维处置

设备具备自诊断功能，可识别过载卡阻、通讯异常、供电异常、阀位异常等故障，平台实时弹窗、短信、APP推送告警信息，运维人员可精准定位故障点位，实现定点维修、预防性维护。

5.4 数据溯源与台账管理

系统自动存储历史开度数据、操作记录、故障记录、开关机记录，支持数据查询、导出、复盘，适配工程验收、能耗分析、管网运维数据分析需求。

六、常见联网故障排查（4G版本）

• 设备离线：优先检查SIM卡欠费、信号弱、卡槽接触不良；重启设备、更换信号点位、检查流量状态；

• 数据不更新：检查上传周期参数、网络心跳配置，排查服务器端口、IP配置是否异常；

• 远程无反应：确认设备在线状态，排查指令权限、设备锁定状态，重启模块重连网络；

• 频繁掉线：现场4G信号弱、电磁干扰大，可加装外置高增益天线，优化信号接收。

七、总结

智能电动球阀的核心智能化核心是物联网无线通讯能力，其中4G全网通通讯方案凭借免布线、无地域限制、实时性强、组网灵活的优势，成为目前工程落地最优、应用最广的主流方案。配合标准化的联网调试、远程配置、云端运维、故障预警体系，可彻底实现阀门设备无人值守、远程管控、数字化运维，大幅降低人工巡检与设备管理成本，适配绝大多数智慧水务、智慧暖通、智能化工、智慧管网项目需求
