4G远程无线智能电动蝶阀产品说明书
一、产品概述

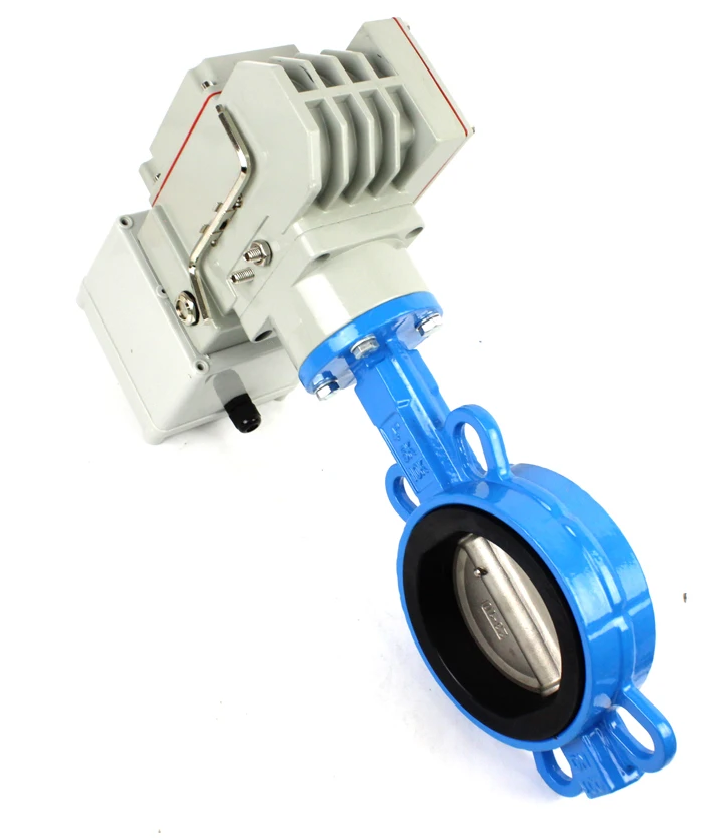

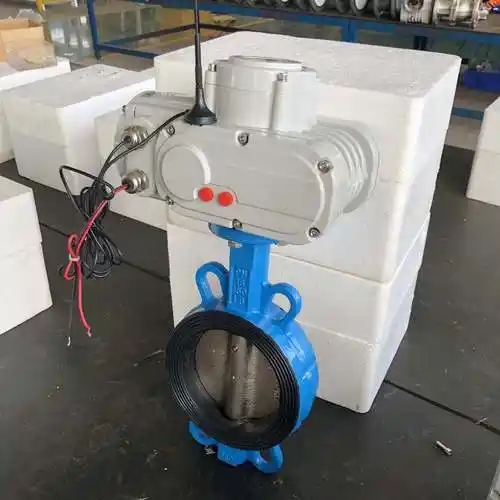

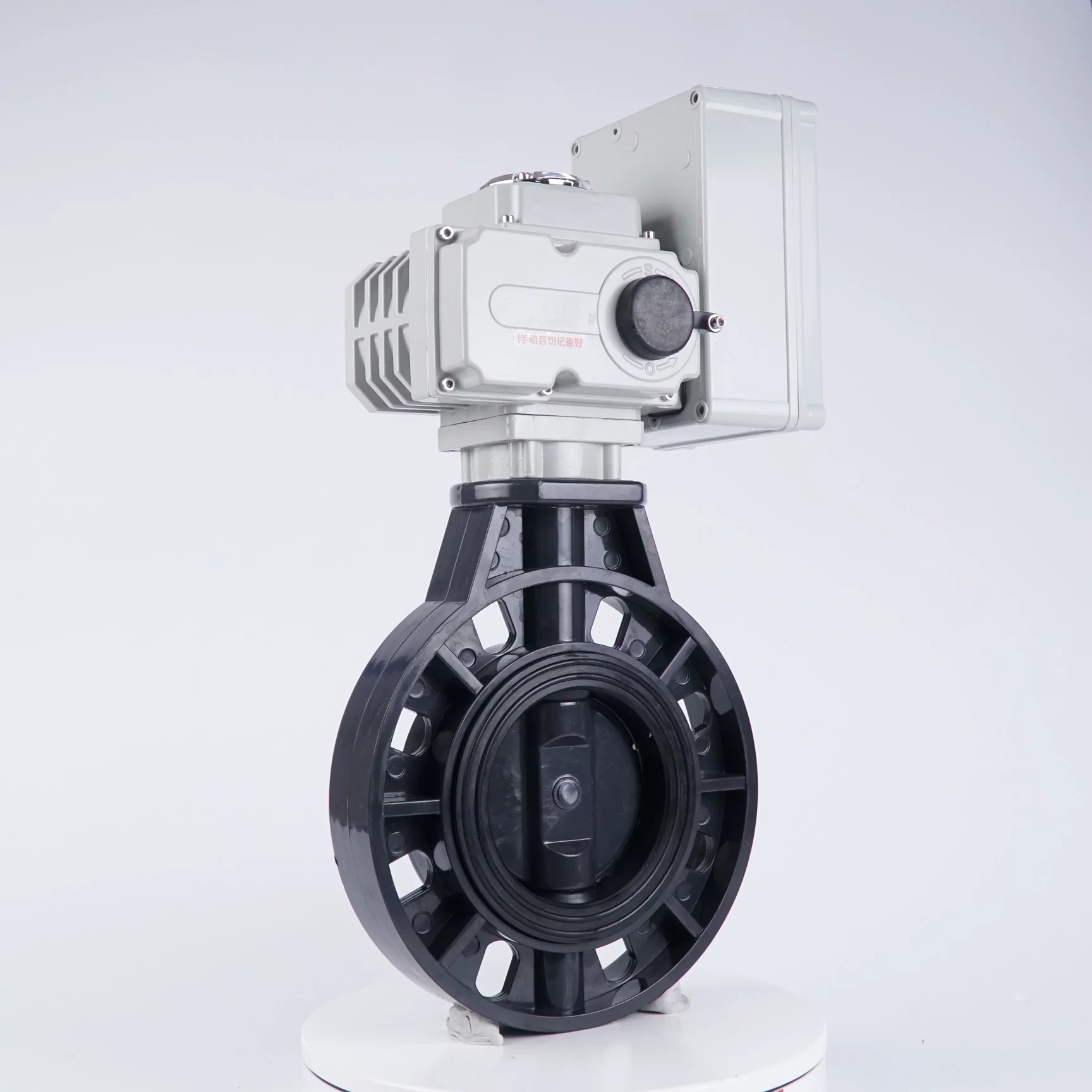

4G无线远程控制蝶阀由中线蝶阀阀体+4G物联网精小型电动执行器一体化组成，依托运营商4G蜂窝网络实现无布线、不限距离手机/电脑云端远程管控，摒弃传统现场接线、就地值守模式，设备上电插物联网流量卡即可联网上线，支持远程开关、0~100%开度连续调节、运行数据上传、故障自动报警，是智慧水务、农田灌溉、园区暖通、污水技改、野外管网智能化改造主力产品。
产品型号：D941X-16（法兰）、D971X-16（对夹），通径DN50~DN300，公称压力PN10/PN16，配套执行器扭矩10~250Nm全覆盖（10/20/40/60/90/120/200/250Nm），防护等级IP65（户外可选IP67），适配清水、污水、暖通空气、中性化工流体等介质。

二、整机结构与材质参数
（一）阀体部分
1. 阀体：标配球墨铸铁（环氧树脂喷塑防腐），腐蚀工况可选304/316不锈钢、WCB铸钢；连接形式：对夹式、法兰式两种可选。
2. 蝶板：球墨铸铁镀硬铬/304不锈钢，流线型结构，流阻小；软密封标配EPDM三元乙丙橡胶，高温、腐蚀环境替换FKM氟橡胶、PTFE四氟密封，零泄漏等级可达ANSI VI级。
3. 阀杆：416不锈钢，防锈耐磨，防止介质锈蚀卡滞。
（二）4G智能执行器（核心控制单元）
1. 壳体：ADC12压铸铝合金，静电喷塑，整机IP65防水防尘，顶部自带手动应急旋钮，断电可就地手动开关阀门。
2. 内部配置
传动：锡青铜蜗轮+45淬火蜗杆，机械自锁，断电介质压力不会自行开关蝶阀；
电控：MCU主控板+内置4G全网通通讯模块（移动/联通/电信通用）、阀位采集电位器、电流采样堵转保护电路；
保护：三重防护（机械限位断电+电机内置过热保护+智能板过流断电），阀门卡滞憋转自动停机并云端推送故障提醒。

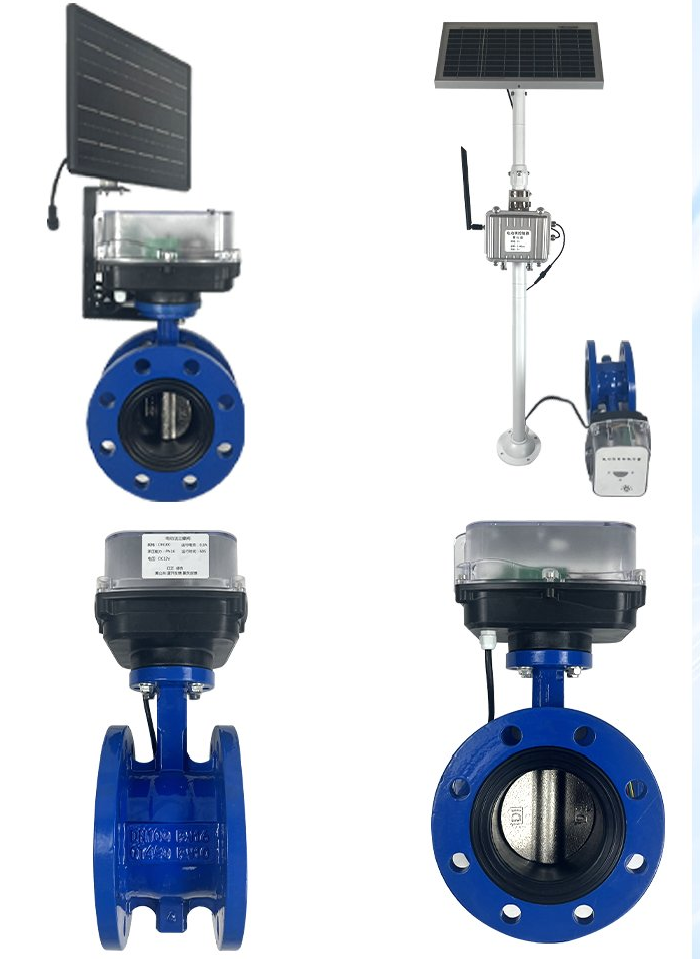

3. 供电规格：标准AC220V；野外无市电可选DC24V+太阳能锂电池供电（5200mAh锂电+光伏板，续航3个月）。
（三）控制系统三层架构
1. 现场层：4G执行器+蝶阀本体，采集开度、电流、故障状态；
2. 传输层：4G蜂窝无线网络，无需敷设通讯线缆；
3. 管控层：手机APP（安卓/IOS）+PC网页云平台，远程下发指令、存储历史操作数据。


三、核心产品功能
1. 全域远程操控：不限地域，手机APP一键全开/全关、0~100%任意开度精准调节，指令响应≤3秒，支持单台控制、批量分组管控多台阀门。
2. 实时状态回传：云端实时显示当前阀门开度、在线状态、设备供电电压，历史开关记录永久存档，可导出报表。
3. 智能故障预警：堵转过载、通讯掉线、电源缺电自动弹窗+短信报警，提前规避管道断水、溢水事故。
4. 定时自动控制：平台设置定时开关，如农田灌溉定时启停、暖通分时段控水，实现无人值守自动运行。
5. 就地备用操作：设备故障、断网断电时，顶部手动旋钮人工启闭，不影响现场应急检修。
6. 拓展选配：可外接压力、液位、土壤湿度传感器，实现液位联动自动开关阀（液位达标自动关阀）。

四、适用应用场景
1. 智慧水务：市政支管网、乡镇供水、二次泵房远程控水、污水厂末端管路改造；
2. 现代农业：大田灌溉、果园水肥一体化、园林喷淋，野外无布线场景首选；
3. 暖通环保：中央空调冷却水、废气风管、污水处理站自控蝶阀；
4. 工矿化工：小型化工厂循环水、园区消防管网远程管控。


五、现场标准化调试步骤
第一步：安装前预检
1. 管道法兰清理杂物，阀体居中，螺栓对角分次均匀锁紧，禁止单边强压造成阀杆偏心；
2. 手动旋转执行器顶部旋钮，蝶板0~90°全程无卡涩、无偏重卡死，确认阀体完好再通电。


第二步：硬件接线与流量卡安装
1. 打开执行器接线盒，L/N接入AC220V电源，内置4G卡槽插入全网通物联网流量卡（关闭卡槽防水胶圈，保证IP65密封）；
2. 户外机型确认接线盒密封圈压实，防止雨水进水短路。


第三步：本地机械限位校准（必做）
1. 断电手动旋钮将蝶板拧至全关位，微调关限位凸轮，压合内部微动开关后锁紧；再手动拧至全开位，调节开限位凸轮锁紧；
2. 点动通电，开阀自动停全开、关阀自动停全关，无超程憋阀即为限位合格。


第四步：4G联网+平台绑定调试
1. 通电开机，等待30~60秒，设备自动搜4G信号，指示灯常亮代表联网成功；
2. 手机APP注册账号，输入设备机身唯一编号，完成设备绑定入网；
3. APP远程下发开/关/半开指令，核对阀门动作与APP开度显示一致；测试堵转保护：人为卡住蝶板，设备自动停机、APP弹出过载报警即调试完成。


第五步：试运行验收
远程连续启停10次，动作顺畅、反馈准确、无异常发热，调试完工。


六、分级保养维护规程
1、日常月度巡检（每月1次）
1. 外观：检查阀体、执行器外壳无破损、接线盒无渗水，户外防雨罩完好；
2. 远程测试：APP远程启停1~2次，核对开度反馈无偏差，查看平台无历史故障报警；
3. 阀体：法兰连接处无介质外漏，阀杆无渗水渗油。


2、季度保养（每3个月）
1. 清理机身表面积尘，紧固外壳、法兰全部松动螺丝；
2. 4G模块信号排查：偏远信号弱位置加装外置高增益天线；
3. 手动旋钮空载动作，检查手动机构无卡顿。


3、半年深度保养（每6个月，污水工况缩短至4个月）
1. 阀体保养：拆开阀体清理蝶板密封面泥沙杂质，EPDM密封圈出现硬化、破损直接更换；阀杆加注耐水润滑脂，防止锈死；
2. 执行器保养：开盖检查减速箱润滑脂，干涸、进水乳化更换EP高温铝基润滑脂；清理主控板、4G模块灰尘；
3. 电气校验：重新校准限位与开度反馈，修正开度显示误差；检查电源电压波动≤±10%，电压不稳加装稳压电源。


4、年度大修保养（每年1次）
1. 拆解减速箱体，检查蜗轮蜗杆磨损，齿面损伤更换锡青铜蜗轮；
2. 全机密封胶圈统一换新，老化防水垫全部替换；
3. 太阳能供电机型：检测锂电池容量，亏电老化直接更换电池组。


5、长期停机保养（停用＞3个月）
1. 阀门置于半开中位，减轻密封面长期受压；
2. 断开电源，流量卡取出防潮存放；每月远程通电运行一次，驱电路板潮气，防止4G模块受潮失灵。

七、常见故障快速排查

故障现象	故障原因	解决办法
APP 下发指令阀门不动，无反馈	1. 断电；2.4G 卡欠费 / 信号差；3. 接线脱落	测电源电压，充值流量卡、加装天线，紧固端子接线
阀门能动作，APP 开度显示不准	限位偏移、电位器松动	重新校准凸轮限位，紧固开度电位器
运行频繁过载报警	阀体夹渣卡涩、选型扭矩偏小	拆开阀体清理杂物，小扭矩机型升级大一规格执行器
设备本地手动正常，远程无响应	4G 模块损坏 / 流量耗尽	更换流量卡，模块故障返厂维修
阀体法兰渗漏	螺栓松动、密封垫破损	对角复紧螺栓，更换密封垫圈

八、使用注意事项
1. 环境温度-20℃~+60℃，禁止整机高压水枪直冲接线盒，露天必须加装防雨护罩；
2. 远程指令下发间隔≥3秒，禁止短时间高频连续开关，避免触发过流保护；
3. 严禁私自拆开4G主控板、改动内部限位结构，私自拆机不在12个月质保范围内；
4. 介质超温、超压工况禁止使用，超出选型参数易造成密封与执行器损坏。


九、质保说明
整机质保12个月；人为进水、超扭矩憋阀、私自改装、雷击电压损坏不在免费保修；4G通讯模块非人为故障质保1年，终身提供平台技术调试服务。

4G无线智能蝶阀调试步骤
一、安装前检查
1. 核对蝶阀通径、压力、执行器扭矩匹配管道工况；
2. 手动旋转执行器手轮，蝶板0～90°全程无卡滞、无偏磨，阀体无卡死。
3. 清理法兰端面杂质，螺栓对角分次均匀锁紧。


二、硬件装配与接线
1. 打开执行器上盖，插入全网通物联网流量卡，卡仓胶圈压实防水；
2. 电源端子L/N接AC220V，通讯线路出厂内置无需外接布线；
3. 接线盒密封垫圈装好，拧紧盒盖。


三、机械限位调校（关键）
1. 断电手动旋至全关位置，微调关阀凸轮，刚好压下微动开关后锁紧螺丝；
2. 手动旋至全开位置，微调开阀凸轮并锁紧；
3. 短时点动通电，开阀自动停全开、关阀自动停全关，无超程憋机。


四、4G联网配对
1. 通电上电，等待30～60s，模块指示灯常亮=联网成功；
2. 手机APP/电脑云端录入设备唯一编号，完成设备绑定上线。


五、远程功能调试
1. APP远程点全开、全关，核对阀门动作与平台开度数值一致；
2. 0%、25%、50%、75%、100%分段调节，开度反馈无偏差；
3. 堵转测试：人为卡住蝶板，设备停机、APP弹出过载报警。


六、附加功能调试（选配）
1. 定时开关：平台设置定时任务，验证自动启停；
2. 联动传感：外接液位/压力探头，达标自动开关阀。


七、整机空载+带载试运行
远程连续开关10次，动作平稳、反馈准确、无异常发热即为调试完工。


调试禁忌
1. 未调限位禁止长时间连续通电；
2. 远程指令间隔≥3s，禁止高频连发。
