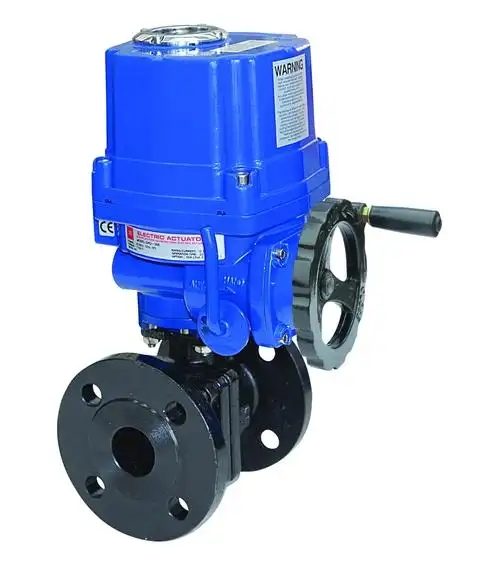

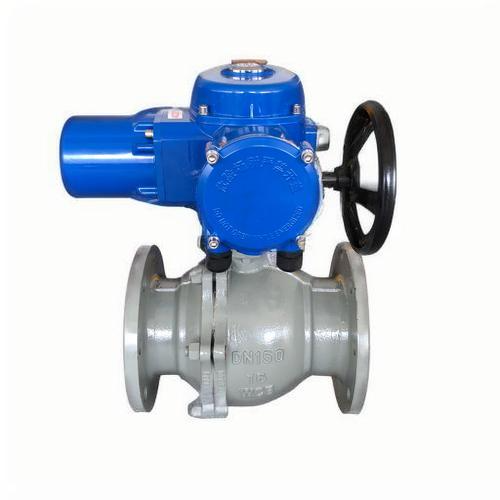

Q941F-16C开关型电动法兰铸钢球阀产品介绍

一、产品概述

Q941F-16C开关型电动法兰铸钢球阀是工业管路系统常用的法兰连接、直通浮动球、四氟软密封电动开关切断阀。阀体采用WCB碳钢铸钢材质，相比普通铸铁阀门耐温耐压、抗冲击性能更强，搭配电动执行器实现90°自动化启闭控制。产品具备零泄漏密封、通流顺畅、流阻极低、运行稳定、检修方便等特点，严格按照国标GB/T、ISO及相关工业标准制造，主要用于石油化工、热力蒸汽、电力能源、燃气暖通、水处理等工况，实现管道介质的通断切换、工况切断与安全管控，是中低压工业流体自控系统的通用核心阀门。

二、型号参数释义

本产品型号遵循国家阀门编制标准，完整对应产品结构、驱动方式、连接形式、密封材质、压力等级及阀体材质，释义清晰如下：

• Q：球阀品类

• 9：电动驱动，开关型自动化控制

• 4：法兰式管道连接

• 1：直通浮动球结构形式

• F：PTFE聚四氟乙烯软密封

• 16：公称压力PN16（1.6MPa）

• C：阀体材质WCB碳钢铸钢

三、核心技术参数

产品参数标准化、工况适配性广，可满足绝大多数中低压工业管路使用要求，核心技术参数如下：

• 公称压力：PN16（1.6MPa），壳体试验压力2.4MPa，密封试验压力1.76MPa

• 适用温度：-29℃～180℃，适配常温、中温介质，四氟密封耐高温、抗老化、不变形

• 适用介质：清水、循环水、饱和蒸汽、各类油品、天然气、压缩空气、弱腐蚀性工业流体等

• 公称通径：DN15～DN200全规格覆盖，适配各类工业粗细管路配套

• 泄漏等级：软密封零泄漏，满足工业管路严苛切断密封标准，无介质渗漏

• 流阻性能：全通径直通结构，通流面积与管道一致，流阻极小，介质输送无节流损耗、无滞留死角

• 启闭特性：90°旋转启闭，动作平稳无冲击、无卡涩，开关定位精准，响应速度快

• 防护等级：IP65防尘防水，可适配室内外、潮湿多尘工业环境

• 工作电压：常规AC220V、AC380V，支持定制特殊电压，适配各类电控系统

• 控制方式：开关型通断控制，支持就地手动、远程电动双模式操作，可对接自动化联动系统

四、结构与核心材质配置

产品采用成熟浮动球直通结构，铸钢阀体一体精密铸造，结构致密稳固、抗压抗变形，核心零部件选材精良，适配长期连续工业重载运行：

• 阀体：优质WCB碳钢铸钢，经精密铸造与热处理工艺，整体强度高、韧性好、耐高温、抗冲击，有效解决铸铁阀门不耐温、易开裂变形的问题，适配蒸汽、油品等中温工业工况。

• 球体：不锈钢精密加工实心球体，球面高精度抛光处理，表面光滑耐磨、抗介质冲刷，启闭贴合均匀，长期高频使用不易磨损、卡滞，密封稳定性持久。

• 密封件：高纯PTFE聚四氟乙烯软密封，具备自润滑、耐高低温、耐腐蚀、耐磨损特性，启闭扭矩小、回弹性能好，关闭后双向严密密封，实现零泄漏切断。

• 阀杆：优质不锈钢阀杆，采用防吹出安全结构设计，抗扭曲、防锈防腐性能优异，高压工况下不脱落、不渗漏，运行安全可靠。

• 填料与垫片：柔性石墨耐高温填料+复合密封垫片，密封韧性强、耐高温、抗老化，有效杜绝阀杆填料处外漏隐患，适配中温长期运行。

• 电动执行器：专用阀门开关型电动装置，集成过载保护、限位保护、防烧电机功能，支持手电动自由切换，断电可手动应急操作，运行稳定、定位精准。

五、产品核心优势

1. 铸钢材质，工况适配性远超铸铁阀门

阀体采用WCB碳钢铸钢材质，耐高温、抗压、抗冲击性能优异，可稳定适配蒸汽、高温油品等中温工业工况，不受潮湿、高温、户外复杂环境影响，结构不易变形开裂，整机使用寿命大幅优于普通铸铁阀门。

2. 四氟软密封，双向零泄漏切断

依托高精度球面与PTFE弹性密封结构，启闭贴合紧密均匀，可实现正向、反向双向零泄漏密封，彻底杜绝管路介质跑冒滴漏，满足工业生产、能源输送的严苛密封要求，节能降耗、规避安全隐患。

3. 全通径低流阻，输送效率高

标准全通径直通式结构，管道通径无缩减，全开状态下几乎无流阻、无节流死角，介质输送通畅、无杂质滞留，不损耗管路压力，适配大流量、连续化工业流体输送工况。

4. 法兰连接稳固，安装检修便捷

国标法兰对接结构，接触面积大、螺栓紧固受力均匀，高压工况下连接牢固、不易松动渗漏；拆装维护无需切割管道，可直接在线检修、清洗、更换配件，大幅降低施工与运维成本。

5. 智能电动控制，适配自动化管网

电动执行器响应迅速、运行稳定，支持就地手动操控与远程电控启停，可无缝对接PLC、DCS自动化控制系统，实现管路智能通断、远程监控、工况联动，适配现代化智能工厂与智慧管网改造需求。

6. 自润滑低磨损，免维护周期长

PTFE密封自带自润滑属性，球体启闭摩擦阻力小，长期频繁启闭不易磨损、卡涩；整体结构成熟可靠，无薄弱易损部件，常规工况下无需频繁维保，适配工业连续不间断运行。

六、主要应用行业与场景

本产品耐温耐压、密封性好、适配介质广，广泛应用于各类工业及市政流体管路系统，典型应用场景如下：

• 石油化工：轻质油品、化工工艺水、循环流体、弱腐蚀介质管路通断与紧急切断。

• 热力供热：厂区蒸汽管网、换热站高温热水、集中供暖管网控制系统。

• 电力能源：电厂冷却循环水、辅助给排水、压缩空气管路开关控制。

• 燃气暖通：工业燃气输送、城市燃气支管、中央空调循环水系统。

• 通用工业：工厂生产给排水、设备循环系统、工艺流体输送管路。

• 环保水处理：净水设备、工业污水、中水回用管路通断控制。

七、安装与维护说明

安装要点：本品为直通法兰结构，无严格安装流向限制，可水平、垂直多方位安装；安装前必须清理管路内部焊渣、铁锈、杂物，防止划伤球体与密封面；安装时保证两端法兰平行对中，对角均匀紧固螺栓，禁止单边强力压紧，避免阀体变形、密封失效；安装完成后进行空载启闭测试，确认动作顺畅、开关到位。

使用维护：常规工业工况无需高频维护，定期检查电动执行器接线、限位灵敏度及法兰紧固状态即可；设备长期停用后重启，需先多次空载启闭排查卡涩隐患；严禁超压、超温超负荷使用，避免密封件加速老化；高频启闭工况可定期检查更换密封件，持续保障零泄漏性能。

八、产品资质与售后保障

本产品严格遵循GB/T 12224、GB/T 12237等国家阀门标准设计生产，每台产品出厂均完成壳体强度试验、密封性能试验、电动启闭调试、外观无损检测全项质检，质量稳定、性能达标。可提供产品合格证、出厂检测报告、材质证明书等全套验收资料，完全满足工程验收、招投标项目使用要求。产品提供标准化质保服务，售后响应迅速，可提供免费技术指导、故障排查、现场调试及配件更换等全方位售后支持。

九、可选定制与配套附件

可根据现场工况个性化定制升级：防爆电动执行器、有源/无源信号反馈、智能调节型执行机构、特殊工作电压、耐高温强化密封、加长阀杆等；标准配套包含法兰垫片、专用紧固螺栓、防水接线套件、手动操作配件等，全面适配各类工业非标工况及项目配套需求。
